インバータ壊れても知らん顔？
それ、整備士としての終わりの始まりだぜ
エンジンの温度には神経質なのに、インバータ冷却はスルー？
電子部品が“熱暴走”してるのに「なんか加速鈍いっすねぇ」じゃ済みません。
出力制限は予告なしにやってくる -整備士なら、汗をかくのは機械じゃなくて自分です。
目次
整備士が見ている“インバータ”の正体とは？HV車の頭脳に迫る
1. はじめに ― HV車の「頭脳」インバータとは？
ハイブリッド車（HV）は、エンジンとモーターを併用して走行するシステムですが、その心臓ともいえるモーターを動かす“頭脳”がインバータです。
ガソリン車で言えば、ECUが燃料噴射や点火を制御しているように、HV車ではインバータが電気の流れをコントロールしています。
特にモーターのトルク制御や電力回生など、すべての動作がインバータを通して行われるため、その影響力は絶大です。
つまり、インバータは「HV車を動かす脳神経の司令塔」。
だからこそ、整備士にとっても診断や点検で注目すべき重要パーツなんです。
2. インバータとは何か？整備士が押さえる基礎知識

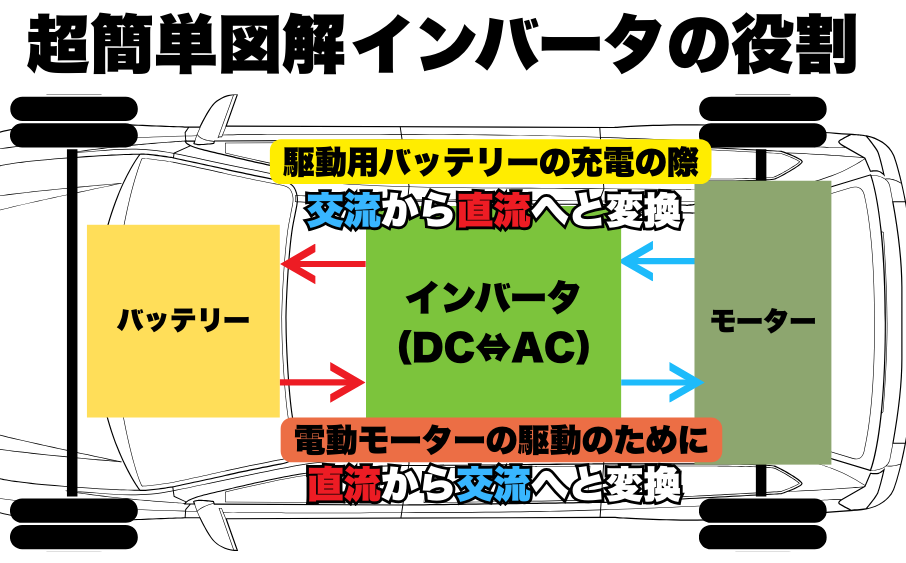

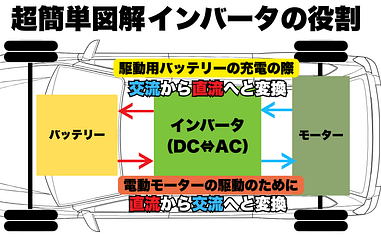

インバータは直流電流（DC）を交流（AC）に変換し、モーターを駆動するための電力に変える装置です。
逆に、減速時のモーター回生電力も制御してバッテリーへ戻します。
また、インバータと混同されがちな「コンバータ」は、バッテリー電圧（例：200V）をより高電圧（例：500V以上）へ昇圧する役割を担います。
多くの車種では両者がセットになって「インバータ一体型」としてユニット化されています。
主な構成要素：
- IGBT（絶縁ゲート型バイポーラトランジスタ）：電流の高速制御を行うパワー素子。
- 冷却系：インバータの発熱を抑える冷却ファンや電動ポンプ。
- コントロール基板：各種センサーと連動して電力の制御を担う電子基板。
すべてが高電圧で動作するため、絶縁状態のチェックも診断時のポイントになります。
3. コンバータの役割と構造も押さえる
コンバータ（DC-DC）はインバータに内蔵されていることが多く、高電圧（HVバッテリー）から12V系統への電力供給を行います。
この回路が故障すると：
- 補機バッテリーへの充電不足
- メーターに電源系統の警告灯
- エンジン始動不可 などの症状が出ます。
また、ブレーキ協調制御に関わる「回生ブレーキ」の際には、コンバータも電力の受け渡しを担います。
4. スキャンツールを使ったインバータ診断方法
HV車の診断にはスキャンツールが欠かせません。
インバータ関連の主な実測値は以下の通りです：
| 項目 | 値（例） | 診断ポイント |
| IGBT温度（冷却後） | 48.6 ℃ | 60℃以上でファン作動条件確認 |
| 昇圧電圧（Boost Voltage） | 460 V | アクセルON時に急上昇しない場合は昇圧異常の疑い |
| MG1電流 | 0.5 A | 停止状態では基本0A付近が正常 |
| 冷却液温度 | 42 ℃ | 温度上昇し続ける場合はポンプ不良か空気噛み |
5. インバータ冷却系の重要性とチェックポイント
インバータは発熱量が多く、冷却不良が大きなトラブルに直結します。

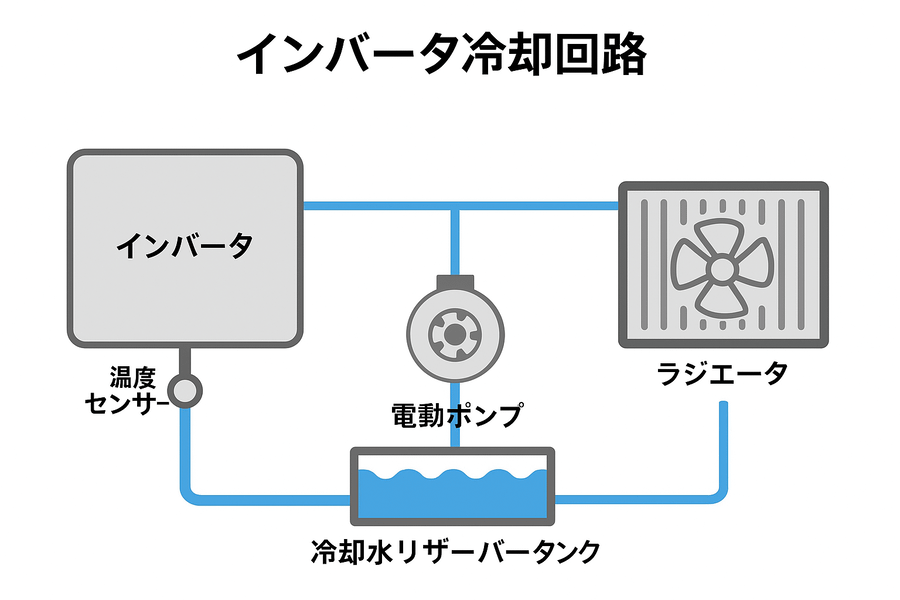

構成概略：
[インバータ]──[冷却水ホース]──[電動ポンプ]──[冷却ファン付きラジエータ]
↑
リザーバータンク
- インバータ温度センサー → スキャンツールで確認
- 電動ポンプ回転数 → 実測値項目で確認可能（例：LAUNCH）
- ファン回転指令 → オンになっているのに動作していない場合はリレー・モーター不良
図2：インバータ冷却回路の構成図（簡易）
6. 【実例紹介】ハイブリッド車のインバータ故障事例
- 事例1：冷却ファン異常 → 出力制限
- スキャンツールでインバータ温度が異常上昇。ファンモーターの固着が原因。
- 事例2：IGBT内部ショート → HV ECUが遮断
- DTC「P0A94」発生。昇圧電圧が不安定で、ユニット交換対応。
- 事例3：DC-DC異常 → 補機バッテリー警告灯点灯
- 12V系統の充電不足。制御基板不良と判断し、インバータ一式交換。
図3：Autel スキャン画面（DTC一覧＋フリーズフレーム） → 「現在／過去」のコード表示だけでなく、フリーズフレームのデータから故障時の状態が把握可能です。
7. 安全第一！高電圧系点検の基本ルール
高電圧部の点検は命に関わる作業です。
必ず以下を守りましょう：
- サービスプラグの抜き取り
- 絶縁手袋・保護具の装着
- テスターで電圧残留を確認
- スキャンツールで「高電圧遮断状態」を確認
「慣れてきた頃が一番危ない」──初心を忘れず、安全確認を徹底しましょう。
8. まとめ ― HV車インバータ診断で整備士が信頼を得るには？
インバータの診断は、異常が出てからでは遅いことも。実測値の傾向観察や予防整備が重要です。
- IGBT温度や昇圧電圧を記録しておく
- 冷却水の流れ・音・ファン動作を定期チェック
- 絶縁値の低下傾向を早期に察知
インバータはHV車の“頭脳”。その健全性を見抜く技術は、整備士としての信頼にも直結します。
