1.はじめに
・HV 整備の新しい時代とスキャンツールの必要性。
整備士の勘や経験だけじゃ追いきれない時代に来ている──そんな実感が増えてきました。
ハイブリッド車（HV）の入庫は年々増えてきていますが、正直「ただのエンジン車」と同じ感覚で点検していたら危険です。
プリウスやアクアのように、ぱっと見は普通でも、中身は高電圧と電子制御が入り組んだシステム。
そのため、整備士として一番感じるのは「見た目では何も分からない」ということ。
今回は、実際の現場で経験したHVの点検事例を交えながら、なぜスキャンツールが必要不可欠なのか？
そして、どんなツールが現場で本当に使えるのか？
実際に使用したツールのデータ表示メニューの違いや、注目すべき項目も含めて紹介していきます。
2. HV点検で押さえておくべき3つの基本
・高電圧部の安全確保（断電・絶縁作業）
作業前にはサービスプラグの抜き取りや絶縁保護具の着用を徹底し、高電圧による感電事故を防ぎます。
・ 見えない不具合の“数値化”
バッテリ劣化やセンサ異常など、外から見えない不具合はDTCデータ表示を活用して数値で判断します。
・ 制御系の作動チェックにはスキャンツールが必須
モーターやインバータなどの制御確認にはスキャンツールが不可欠で、アクティブテストやデータ確認が鍵です。
↓関連記事↓
実例①｜30プリウス・インバーター冷却ポンプの異常
・外観では異常なし、スキャンツールによる発見と対応
冷却水点検中、ポンプ音が妙に静か。
→ アクティブテストで電動ウォーターポンプを強制駆動 → 「中速回転」でも音が変わらず
→ 冷却ポンプ不良と判明。
※外観上では全く異常なし。数値と制御の反応で初めて分かったパターン。
実例②｜「加速もたつき」→バッテリーモジュール劣化の発見
・スキャンツールでの電圧確認による不具合発見と改善
車種：トヨタ・30プリウス（ZVW30）
症状：加速時の違和感（警告灯なし）
使用ツール：G-scan Z、Autel Ultra併用
HV断電後、目視チェック → 問題なし
スキャンツールでデータ表示確認
HV バッテリーブロック電圧をチェック → 他が14.2V前後の中、1つだけ13.3Vに低下
部分交換＋再学習で改善、お客様も「走りが軽くなった」と実感。
→ 体感しづらい不具合も、“電圧のズレ”で明確に判断できる。
3. 汎用スキャンツールも現場で活躍中！
・G-scan Z、LAUNCH X431、Autel MaxiSys Ultraの特長とデータ表示ポイント
| ツール名 | 特長 | データ表示でよく見るポイント |
| G-scan Zシリーズ | 国産HVとの相性が良く、UIが分かりやすい | HVバッテリーモジュール電圧、MGトルク、冷却温度、アクティブテストも直感的 |
| LAUNCH X431シリーズ | 幅広いメーカー対応、表示がスムーズ | バッテリー温度差、インバーター冷却系、DTC履歴も見やすい |
| Autel MaxiSys Ultra／Elite | 高速スキャン＋情報量が豊富 | バッテリー出力、SOC、冷却系、e-POWERやi-MMDにも対応 |
4. 車種別｜データ表示できる主なHV関連項目リスト
・アクア、C-HRハイブリッド、ノートe-POWER、フィットハイブリッド等のデータ表示項目
| 車種 | データ表示できる主な項目 |
| アクア | HVバッテリーモジュール電圧、SOC、インバーター冷却水温度、モーター回転数 |
| C-HRハイブリッド | バッテリー温度差、MGトルク指令値、補機バッテリー電圧 |
| ノートe-POWER | インバーター温度、発電モーター出力、回生制御状態 |
| フィットハイブリッド | IMAバッテリー電圧・温度、駆動モータ出力 |
5. データ表示で注目すべき“数値の変化”とチェックポイント
・各項目の正常値目安と異常傾向
| 項目 | 正常値目安 | 異常傾向 |
| HV バッテリブロック電圧 | ±0.2V以内の誤差 | 1V以上差 → セル劣化や異常放電 |
| SOC（バッテリー充電率） | 40〜80％前後 | 変動が激しい／20％以下 or 85％以上キープは制御異常の可能性 |
| インバーターウォーターポンプ | 70〜85℃ | 高温傾向（90℃超）→ 冷却ファン・ポンプ作動不良の疑い |
| MG1/MG2トルク | アクセル開度に連動 | 回転数ゼロ or トルク指令なし → 故障 or 信号断 |
・G-scan Z、LAUNCH、Autelのデータ表示画面例

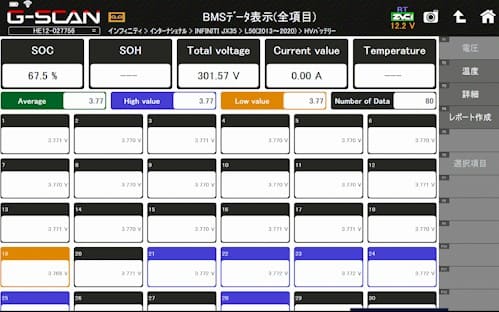

G-scan Zシリーズ：Battery Block Voltage
→ モジュールごとの電圧がリスト化、異常値は色付きで視認しやすい
LAUNCH：MGトルクグラフ表示
→ 操作に対してトルクがどう動くかがリアルタイムに見える
Autel：Inverter Coolant Temp＋アクティブテスト画面
→ 温度の上昇とポンプの作動有無が一画面でチェック可能
６. 現場でありがち！HVの「見落としそうな異常」もスキャンで発見
・冷却水異常、過去DTCの検出等、スキャンツールによる発見事例
アクアの冷却水異常消費
漏れなし → アクティブテストで電動ウォーターポンプ強制駆動 → 振動＋異音 → ポンプ不良を特定（Autel）
C-HRハイブリッドの過去DTC検出
LAUNCHで診断 → 現在は正常でも、過去に制御系エラーありと判明 → 予防整備につなげた例
7. スキャンツールを使いこなす＝整備の精度が変わる
・スキャンツールによる整備精度向上の重要性と活用方法
HVは、「異常が出たとき」にはもう遅いケースも多い。
だからこそ、“今の状態”を数値で読み取る力が求められます。
データ表示で目視で気付かない不調を察知
DTCの履歴から、再発しそうな傾向を予測
アクティブテストで、部品単体の動作チェックも可能
整備士の「五感」に加えて、スキャンツールは“第六感”のような存在になりつつあります。
この“第六感”がある整備士は、車の未来が読める。これこそが、現代整備士の新しい力です。
8. まとめ｜HV 整備は「安全・情報・ツール」がカギ
・正しい知識、安全対策、信頼できるスキャンツールの使いこなし
HVを安全・確実に診断するには…
・ 正しい知識（高電圧対応・制御理解）
・ 安全対策（断電・絶縁手順）
・ 信頼できるスキャンツール（＋使いこなす技術）
そして、「数値」を根拠に整備を判断できることが、これからの整備士に求められる力です。
9. おまけ｜実際に使用しているスキャンツール＆補助アイテム一覧
| ツール名 | 用途 | コメント |
| G-scan Zシリーズ | 国産HVの精密診断 | 起動が速く、ECUアクセスがスムーズ |
| LAUNCH X431 PAD V | マルチメーカー対応 | 外車HVも含めコスパ◎ |
| Autel MaxiSys Ultra | 高機能・グラフィカル表示 | システム診断が一画面で完結 |
| 絶縁グローブ | 高電圧作業の基本装備 | 毎回使うのが安心の第一歩 |
