EGRバルブとは？よくある症状からスキャンツールを使った故障探求まで解説

「回転数が不安定…でもDTCは出てない？」
-その原因、EGRかもしれません。

ある日入庫してきたハイブリッド車。

アイドリング中にわずかに回転数が上下するものの、スキャンツールには故障コードが出ていない。点火系やスロットルも問題なし。
悩んだ末にアクティブテストでEGRバルブを開閉してみると 微かな動作音はするが、回転数はまったく変化せず。

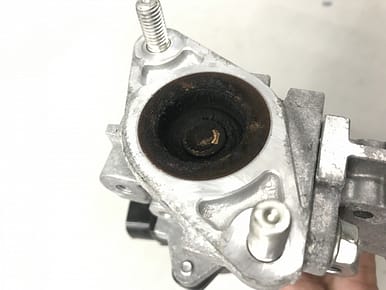

…バラしてみたら、EGRバルブ内部にカチカチに固まったカーボンがびっしり詰まっていました。

EGR（排気ガス再循環）バルブは、排ガスのNOxを減らすために欠かせない重要パーツ。
ですが「見えない場所で」「目立たずトラブルを起こす」ことが多く、整備の現場でも見落とされがちです。

このブログでは、そんなEGRバルブの基本構造から、アクティブテストや作業サポート機能を活用した診断・メンテナンスのコツまで、
ガソリン車とハイブリッド車の違いにも触れながら、構造理解からアクティブテスト・作業サポートの実践活用まで実践的にわかりやすく解説していきます！

1. はじめに

• EGRってなに？なぜ必要？

  EGR（排気ガス再循環）システムは、エンジンの燃焼室に排気ガスの一部を再導入することで、燃焼温度を下げ、NOx（窒素酸化物）の生成を抑制する仕組みです。

  燃焼温度が高いほどNOxが大量に発生するため、排ガス規制が厳しい現代車では欠かせない装置です。
  適切に動作するEGRバルブは、環境負荷低減だけでなく燃費の安定化やエンジン温度管理にも寄与します。



• 最近のEGR制御の傾向とトラブル傾向

  近年は電動アクチュエータ＋ECU制御による細かな開度制御が主流となり、従来のバキューム式に比べて応答性と精度が大幅に向上しています。
  また、ガソリン車だけでなくハイブリッド車では、モーター走行時にEGRを停止するなど複雑な制御ロジックが採用されるケースが増加。

  これに伴い、電子制御系の故障やセンサー不良による誤作動、さらには冷却経路の詰まりや開度偏差など、トラブルの原因も多岐にわたるようになっています。

  特にHV車ではEGR作動頻度が低いため、長期間の放置でバルブ固着が起きやすく、定期的な点検とアクティブテストによる動作確認が重要です。

2. EGRの基本構造と仕組み

EGRバルブの種類

電子制御式：現在主流。開度を細かく制御できる。

バキューム式：旧型ディーゼルなどに多い。

PWM制御式：開度を電気信号のデューティ比で制御するタイプ。

主な構成部品

EGRバルブ本体：排気ガスの通路を開閉するメイン部品。

ポジションセンサー：開度のフィードバックをECUへ返す。

EGRクーラー：冷却することで再循環ガスの温度を下げ、燃焼温度をより効果的に下げる。

配管類：カーボンの蓄積しやすいポイント。

動作の流れと制御ポイント

・ECUとの連携制御のポイント

• 吸気温・水温・スロットル開度など複数のセンサ情報を元に制御
• ポジションセンサーでバルブ開度をフィードバック
• 冷間時や加速時はEGR停止の制御ロジック多い

・開度調整とエンジン負荷の関係

• 軽負荷時に開き、NOx低減と燃焼安定を図る
• 加速時や高負荷時はEGR閉じ、出力優先
• アイドル時の開度制御は車種差あり
• 流量不足や開度ズレは振動・不調の原因になりやすい

ガソリン車とハイブリッド車でのEGR構造の違い

• 吸気負圧の制御方法の違い

HVでは電スロ＋電動EGRで制御され、バキューム式はほぼ使われない。

• EGR制御タイミングの違い（HVではモーター走行時は停止など）

HVではモーター走行中はEGRをカットするなど、制御がより複雑。

• 冷却方式・EGRクーラーの有無

HVの一部は高効率燃焼のため、EGRクーラーを強化している場合あり。

• EGR流量の最適化制御（HVはエミッションと燃費両立が主眼）

ハイブリッド車のEGRは、走行状況や吸気量に応じて流量を緻密に制御するのが特徴。

• それぞれでトラブルの出やすいポイントと注意点

HVではEGRバルブの動作機会が少なく、固着・開度ズレの見落としが多い。

よくある詰まり・固着の原因

• カーボン堆積のメカニズム

燃焼ガスの戻りによる。特にEGRパイプとバルブ周辺に溜まりやすい。

• 使用環境（短距離走行・アイドリング多用など）による違い

短距離走行・アイドリング多用：エンジン温度が上がらず、堆積が進行しやすい。

EGRの動作回数が減る：HVなどでアイドリングやエンジン停止時間が長く、EGRが作動しない時間帯が増えることでバルブが固着しやすくなる。

3.アクティブテストでEGRをチェックする

アクティブテストとは？

スキャンツールを使ってECUに直接指示を出し、各アクチュエータの動作を確認できる機能。
EGRのような動きの見えない部品には非常に有効です。

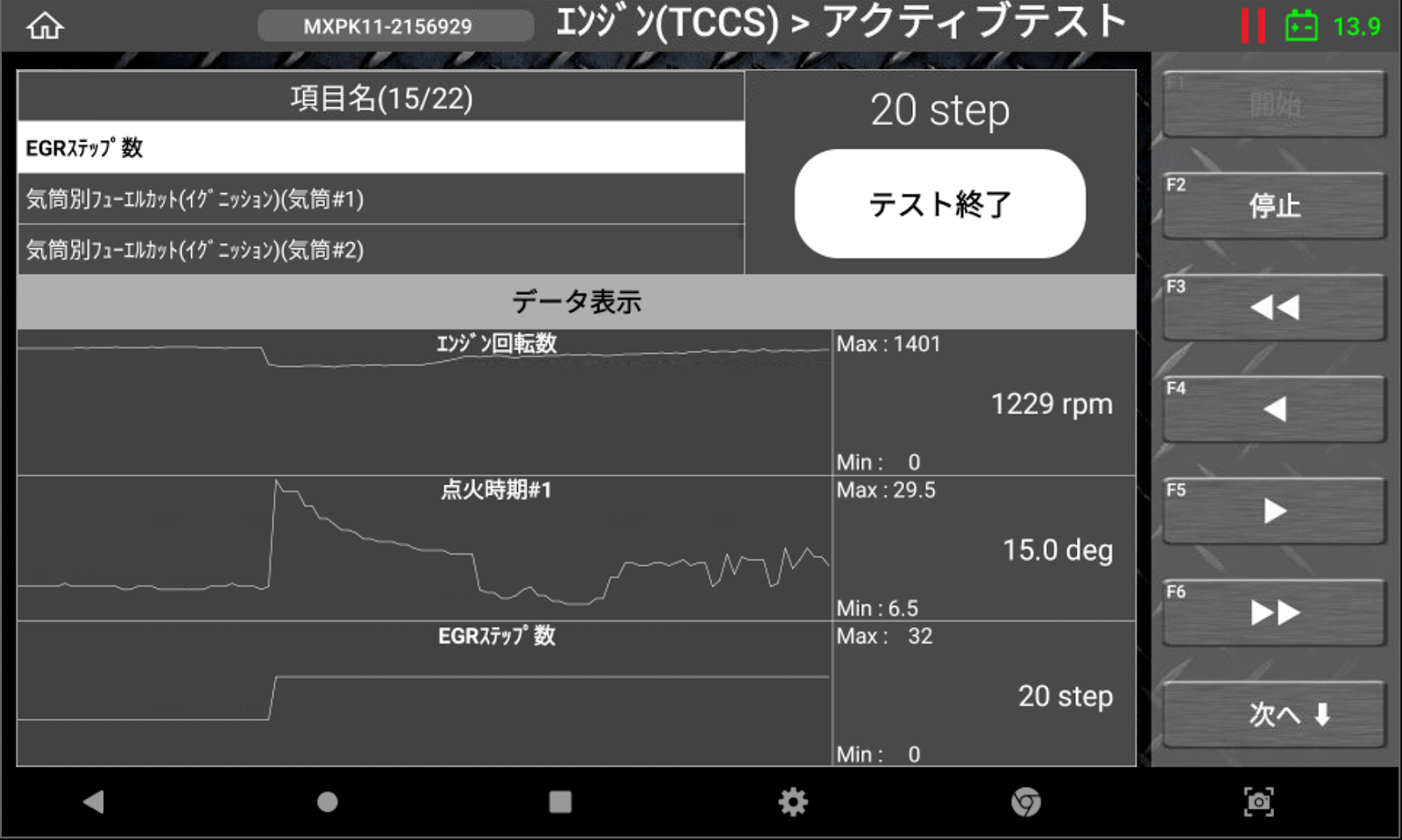

実際のテスト手順（スキャンツール使用例）

「EGRバルブ開度操作」メニューで強制開閉を実行。
データ表示でグラフから数値変化だけでなく、バルブの動作音やエンジン挙動も観察します。

良否判定のポイント

動作音があるか（カチカチ音）
回転数が変化するか（閉→開で回転数がやや低下）
負圧の変化があるか（車種による）
実車でのトラブル事例（比較あり）

ガソリン車：開度指示は出ているのに反応なし → カーボン詰まりで固着。
HV：バルブ動作OKでも、EGR流量DTCが記録 → クーラー内詰まりによる流量不足。

実車でのトラブルシュート事例紹介

■ 事例①：ガソリン車 ― EGRバルブ固着で開度反応なし

症状： アイドリング不調・回転数の波打ち
診断内容：

• DTCなし
• アクティブテストで「EGR開度操作」を実行
• データ上は開度指示出るが、実測値に変化なし
• バルブ作動音なし → 固着の可能性大

対応： バルブを取り外すとカーボンで完全に固着。清掃で一時改善するも再発しやすいため、新品交換。

---

■ 事例②：ハイブリッド車 ― クーラー詰まりによる流量不足

症状： モーター走行後にエンジン始動時のノッキング
診断内容：

• DTC：P0401（EGR流量不足）記録
• アクティブテストではバルブは正常に作動
• EGR流量センサの値が規定値に届かず
• EGRクーラーを点検 → 内部カーボン堆積を確認

対応： EGRクーラーを脱着・清掃後、流量回復。DTC消去、再発なし。

4. 作業サポート機能を使ったEGRメンテナンス

・EGRバルブ交換後の初期化・学習リセット

EGRバルブ交換後、学習値が古いままだと新バルブが正しく動作しないケースあり。
学習初期化は必須。

各スキャンツールの作業サポート機能比較
　　└ スキャンツール・LAUNCH・Autel

スキャンツール名	特徴・作業サポート機能
スキャンツール	国産車への対応力が高い（◎） EGR学習リセットメニューあり
LAUNCH	グローバル車両に強い メニュー表記は車種によって異なる
Autel	バルブ動作をグラフ表示で視覚的に確認できる

純正スキャンツールでのEGRリセット手順（例：トヨタ・日産など）

トヨタ：Techstream
「EGRバルブ学習値初期化」→「アイドル学習」で完了。

日産：Consult
「EGRバルブ動作チェック」→「調整・学習」の手順。

作業サポートで時間短縮できた現場の実例

HVでEGRバルブ交換後、通常の試運転だけでは再学習せずDTC再発。
作業サポート機能で即リセット→一発復旧。

5. EGRトラブル診断の落とし穴とワンポイントアドバイス

・センサー異常とバルブ固着の見分け方

EGRポジションセンサーの異常値と、物理的な固着を見極めるにはアクティブテスト＋グラフ表示が有効。

・EGR以外が原因だった…という誤診を防ぐコツ

スロットルバルブの汚れ → EGR流量制御に影響。
インマニ圧力センサー不良 → 流量計算に狂い。

・DTC（故障コード）だけに頼らない診断のすすめ

DTCが出ていなくても、実測値やアクティブテストで違和感を感じたらEGRを疑うこと。
経験値がものを言う部分。

6. まとめ

・EGR診断にスキャンツールを活かすコツ

EGRは構造理解と診断機器の使いこなしが重要。
特にハイブリッド車は従来の感覚では通用しない場面も多く、スキャンツールの活用がポイントです。

・今後の排ガス制御とEGRの進化についての展望（電動EGR・マルチEGR化など）

今後は電動EGRやマルチEGR化の流れもあり、より制御が複雑になると予想されます。
今のうちにしっかり基本を押さえ、確実な診断力を身につけておきましょう。

💡現場で役立つ豆知識コーナー

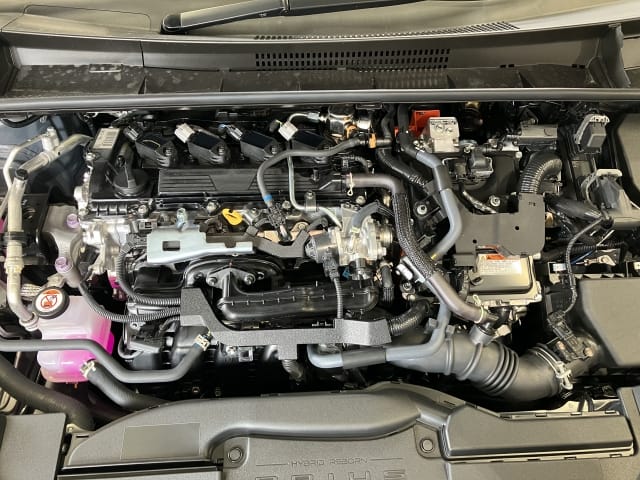

バルブの動作音を確認するときは、スコープカメラをEGRバルブが設置されている配管の接続部や、EGRバルブのすぐ近くの遮熱板の隙間などにあてて観察すると分かりやすい。
音だけでなく振動や動きが伝わる箇所を探すのがコツ。

開度確認はグラフ表示が見やすい。データモニターだけで判断しない。

繰り返す詰まりには燃焼改善アプローチも検討。
点火系（スパークプラグ・点火コイル）や燃料系（インジェクター・燃圧）のチェックに加え、吸気経路やPCVの状態も併せて点検することでEGRの再汚染を防ぎやすくなる。
