スキャンツールを活用したディーゼル車インジェクター診断とID登録の方法

クルマの調子が悪いと感じたとき、原因のひとつとして「インジェクター」の不具合が考えられます。
燃料を適切に噴射できていないと、エンジンのパワーダウンや燃費の悪化につながることも。
今回は、スキャンツールを活用したインジェクターの故障診断とID登録について、解説します。

---

1. はじめに

1-1. インジェクター診断・ID登録の重要性

インジェクターはエンジンの燃料噴射をコントロールする重要な部品。
異常が発生すると、アイドリング不調やエンジン警告灯の点灯、加速時のもたつきなどの症状が現れます。
適切な診断と調整を行うことで、エンジンの性能を維持し、無駄な修理費用を抑えることができます。

1-2. スキャンツールを活用するメリット

スキャンツールを使うことで、インジェクターの状態をデータで確認し、的確に故障診断が可能になります。
また、新品交換やECUリセット後に必要なID登録も、スキャンツールを使えばスムーズに完了します。

---

2. インジェクター故障診断

2-1. 故障コード（DTC）の確認

まずはスキャンツールを車両に接続し、故障コード（DTC）をチェックしましょう。
インジェクターに関連するエラーコードが出ている場合、具体的なトラブルの原因を特定できます。

主なインジェクター関連DTCコードの例：

• P0201〜P0204（各気筒のインジェクター回路異常）
• P0300（ランダムミスファイア）
• P0171/P0174（燃料噴射のリーン状態）

これらのコードをもとに、配線やインジェクター本体のチェックを進めます。

2-2. データ表示の活用

DTCコードだけでなく、スキャンツールのデータ表示機能を使うことで、インジェクターの詳細な状態をリアルタイムで確認できます。

チェックポイント：

• 燃料噴射量や補正値が異常に高い／低い
• 気筒ごとのバランスが崩れている
• アイドリング時と加速時の変化

異常が見られる場合、インジェクターの清掃や交換が必要になることがあります。

2-3. インジェクター作動テスト

スキャンツールには、インジェクターの強制駆動テストが可能なものもあります。
この機能を使えば、エンジンを停止した状態でもインジェクターを作動させ、噴射音や燃料の噴出状態を直接チェックできます。

交換が必要な症状の見極めポイント：

• 作動音がしない（電気的な不具合の可能性）
• 燃料が適切に噴射されていない
• 一部の気筒だけが異常を示している

---

3. インジェクターID登録

3-1. ID登録が必要なケース

インジェクターを新品に交換した場合や、ECUのリセットを行った場合は、必ずインジェクターIDを再登録する必要があります。

ID登録が必要な主なケース：

• 新品インジェクター交換時
• 既存インジェクターの位置変更時
• ECU交換後

3-2. スキャンツールを使用したID登録手順

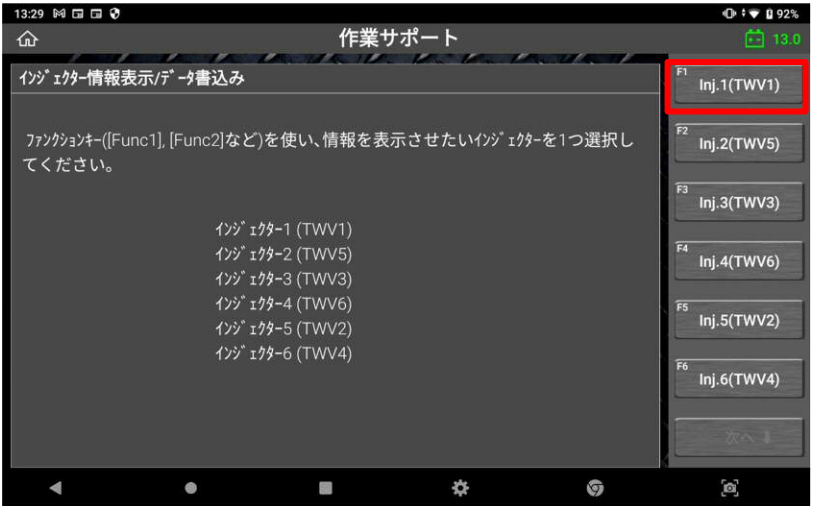

1. スキャンツールをOBD2コネクターに接続し、診断メニューを開く

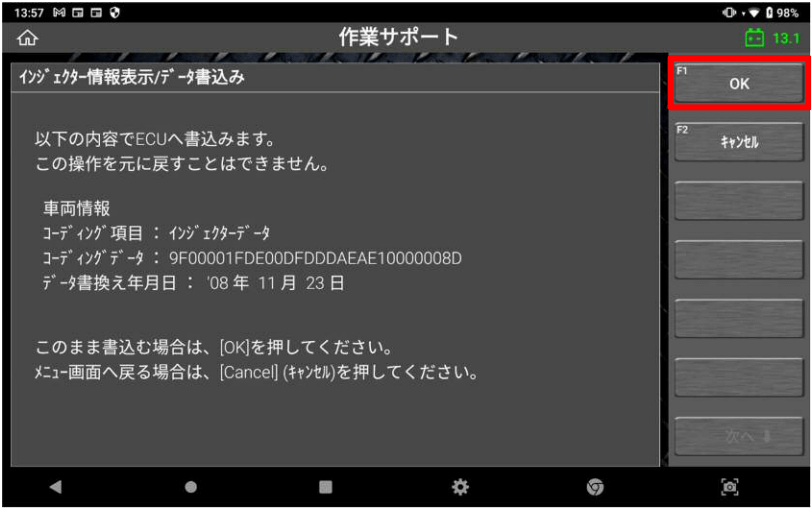

2. 既存のインジェクターIDを確認し、新しいインジェクターIDを入力
3. 登録後、エラーコードが消えていることを確認
4. エンジンを始動し、スムーズに動作するかチェック

ID登録を忘れると、燃料補正が正しく行われず、エンジン不調の原因になるので注意しましょう。

3-3. ID登録後のチェック

ID登録が完了したら、次のポイントを確認します。

• エンジン始動時のスムーズさ
• スキャンツールでのデータモニター（補正値や噴射量）
• 実際の走行でのフィーリング（アイドリングや加速のスムーズさ）

---

4. トラブルシューティング

ID登録が完了しない場合

• スキャンツールのソフトウェアが最新か確認
• メーカー指定の手順通りに操作しているか見直す
• ECUのエラーメモリーをクリアして再試行

スキャンツールが通信できない場合

• OBD2コネクターの接触不良をチェック
• バッテリー電圧が低下していないか確認
• 別のスキャンツールで試してみる

登録後もエンジン不調が続く場合

• インジェクター自体が故障していないか再確認
• 燃料ラインやポンプの不具合も疑う
• ECUの学習機能をリセットしてみる

---

5. まとめ

スキャンツールを使ったインジェクターの診断・ID登録は、エンジンの正常な燃焼を維持するために重要な作業です。
正しく診断し、適切な対応をすることで、快適なドライビングが可能になります。

ポイントのおさらい：

• DTCコードとデータ表示を活用し、正確に診断する
• 強制駆動テストでインジェクターの動作をチェック
• ID登録を忘れずに行い、燃料補正を最適化する

スキャンツールをうまく活用して、よりスムーズで確実な整備を行いましょう！

---
